Opticon L-46X†

Opticon L-46Xは一次元コード（バーコード）のほか，二次元コード（QRコード，OCR-A/Bフォントの数字等）も読めるので，汎用的なバーコードリーダ（ハンディスキャナ）です．柔軟に設定できるのも特長です．

以下では図書館業務で用いる場合を中心に説明します．

↑

リンク†

↑

設定用QRコードの作成†

  1. UniversalConfigで作成します．設定用コマンドは，「データ編集プログラミング説明書」（コードの設定）と「L-46Xユーザーズマニュアル」（ブザー音などの機能設定）の双方にあるので，どちらも確認します．特に機能設定はUniversalConfigに収録されていないので，「L-46Xユーザーズマニュアル」で確認します．
  2. 画面上のQRコードを読み込ませてL-46Xの設定を行うこともできます．公式には紙に印刷したものを利用するように案内されていますが，液晶モニタ上のQRコードを読み込ませて設定させるできる場合も多いようです．
  3. コマンドをテキストファイルでも保存しておくと，あとで便利でしょう．

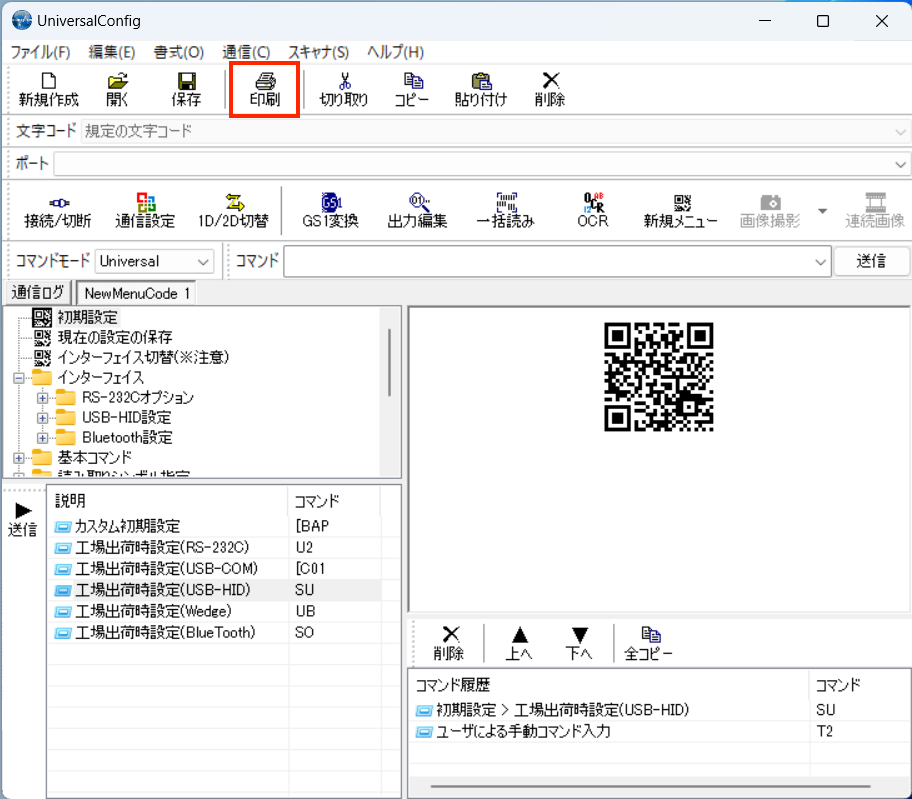

  4. ［印刷］します．PDFファイルに出力しておくと，配布の際にも便利です．QRコードと，コマンドが印刷されます．コマンドの文字列が長い場合は後ろが省略されますので，コマンドをテキストファイルでも保存しておくと便利です．
↑

OCR-Bフォント†

「<10>1234567890」のような表記のOCR-Bフォントをそのまま読めるようにしてみます．Opticon L-46Xクイックスタートガイド（上のリンク参照）には，「ICAO Machine Readable Travel Documents OCR」と「免許証およびマイナンバーOCR-B読み取り」を有効化する設定用QRコードがありますが，これでは「<10>1234567890」のような表記のOCR-Bフォントを読めるようにはできません．UniversalConfigを用いて設定用QRコードを生成する必要があります．

手元にあるL-46Xで設定してみると，「<10>1234567890」の全桁（<と>を含めて14桁）を読む設定にした方がよいロット（Serial No.）と，「10>」以下の全13桁を読む設定にした方がよいロット（Serial No.）がありましたので，それぞれ分けて記述します．ほかの設定がよいロットがある可能性もあります（ご存知の方はこのページ下の‘Site admin’にあるリンクが設定されたページにある連絡先にご連絡いただけると幸いです）．

Serial No.は，製品下部（ケーブルの接続部分）に記載されている，「Serial No. 002000」のような番号です．

↑

Serial No.が18000/19000番台†

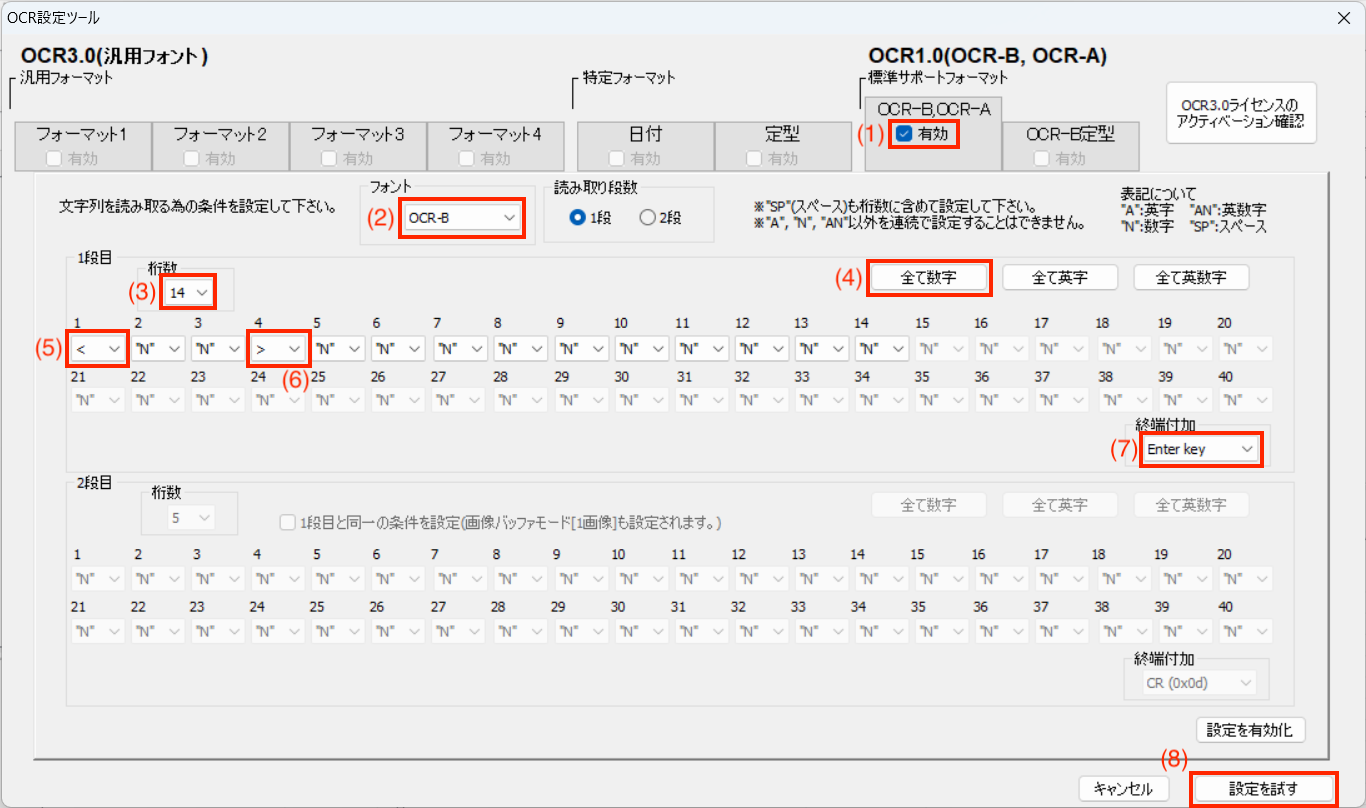

全14桁を読む設定にした方がよいロットです．UniversalConfigのOCRボタンを押して設定します．

  1. OCR-B, OCR-Aを「☑︎有効」にします．
  2. フォントを「OCR-B」にします．
  3. 1段目の「桁数」を「14」にします．
  4. 1段目の「全て数字」を押します（5.と6.の作業より前に行ってください）．
  5. 1桁目を「<」にします．
  6. 4桁目を「>」にします．
  7. 「終端付加」は適宜設定します．
  8. 「設定を試す」を押すと，UniversalConfigのメイン画面に設定用QRコードが表示されます．
  9. 適宜印刷等します．
↑

Serial No.が2000番台†

「10>」以下の全13桁を読む設定にした方がよいロットです．1桁目の「<」は読み飛ばし，2桁目以降の「10>1234567890」を読み込ませます．

基本的には上の「Serial No.が18000/19000番台」と同じように設定します．変更する箇所は次の通りです．

3.の桁数は「13」にします．

4.と5.の作業は行いません．その代わりに3桁目（「>」の桁）を「AN」（英数字）にします．すなわち，3桁目は，ラベルには「>」と印字されていますが，L-46Xで読み込ませるときには英数字に近似させて読み込ませます（「D」か「0」か「7」になることが多いようです）．必要なのは右側10桁ですので，その10桁を用いるよう，ソフトウェア側で対処します．
